YAT/PDMAXX-G型GIS设备局部放电在线监测装置
        YAT/PDMAXX-G型GIS设备局部放电在线监测装置采用高速信号采集技术(ADC+FPGA+ARMI),兼容超声波(AE)和超高频(UHF)局部放电传感器,可通过内置/外置式超高频UHF局部放电传感器监测GIS及SF6断路器等高压电力设备内部发生的局部放电,能准确的监测设备内可能产生的局部放电信号,并具有良好的抗干扰能力,可满足现场相对复杂的电磁环境和高频信号干扰的要求。



        YAT/PDMAXX- G型GIS设备局部放电在线监测装置采集单元单通道采样率最高可达100M/S,具有极强的信号捕捉能力。可独立安装在被监测GIS设备附近,周期性地对被监测GIS设备进行扫描,捕捉设备中发生的各类放电的原始信号。针对GIS设备内局部放电频谱宽的特性,采用多通道同时采集方式,并兼容不同类型局部放电传感器。通过多路通道信号的采集、滤波、比对,确保检测数据的真实、完整、可靠,最大限度地减少和消除干扰信号。
产品特点
●多通道实时采样率高(100M/S), 12bit分辨率;
●可兼容UHF、AE、HFCT等多种局部放电传感器;
●局部放电量化检测、实时显示、实现多信号联合定位功能;
●专业故障数据库和模型数据库, 可自动识别局部放电故障(如悬浮电位、颗粒放电、尖端毛刺等),分析诊断更为全面;
●采用SID技术: S(信号分离)-1 (局部放电识别) -D(诊断)技术,含有硬件、数字等多重降噪机制,自动识别、分离局部放电及噪声;
●具备在现场复杂电磁环境下,有效抑制和排除背景干扰的能力,保证监测有效性;
●专业GIS设备专用局部放电分析、诊断软件,具备时域、频域切换、小波变换等功能;
●提供多种专用软件滤波算法,输出PRPS/PRPD放电图谱;
●智能输出被 监测设备的绝缘状况评估报告,诊断数据库可独立部署;
●监测终端板-卡数量可以自由扩充;



PRPD/PRPS波形显示数据采集装置

数据采集频带 30OMHz~150OMHz
采集带宽 30OMHz,全频段连续采集
分辨率 12位
偷入灵敏度 <1mVpp
信号接收动态范围 60dB
每个工频周期可采集脉冲数量 800
数据采集采样率 64MS/s
输入/输出回路对地绝缘阻抗 20Mo
输入/输出阻抗 50o
触发模式 工频过零触发
通讯方式 RS-485、ModBUS、IEC61850
Ethernet以太网(局域网): 10/10OM自适应,10OM以内
光纤(可选):10km以内
工作环境温湿度 -40c"70c,二95%,无凝露

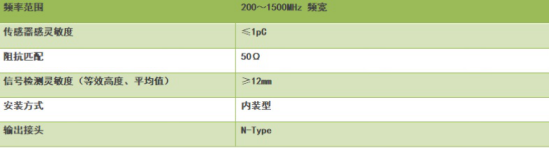

超高频传感器
内置式UHF传感器用来采集GIS设备内部产生的局部放电超高频信号,传感器直接安装于GIS设备外壁,可有效避免外界于扰信 号,保证获得高信噪比的超高频信号。



外置式GIS专用超高频传感器安装盆式绝缘子外部,便于设备运行条件下的GIS设备内部UIF信号检测。并可通过多个传感器在 GIS设备不同位置进行检测,进而全面了解设备内部放电状况,通过比较传感器间信号强度对局部放电位置进行定位。

频率范围                                                             200~150OMHz频宽
安装方式 GIS设备盆式绝缘子外部
感应灵敏度 s1pC
阻抗匹配 50o
信号检测灵敏度(等效高度、平均值) ≥10mm
输出接头 N-lype
防护等级 IP56
