在线监测系统

YAT/GIS分解物监测系统

     1.传感器介绍

        在线分解产物监测系统,采用激光红外或者固态电化学两种传感器供选择
        1.1  激光红外传感器H2S、SO2传感器,该传感器原理是:基于不同气体分子的近红外光谱选择吸收特性,利用气体浓度与吸收强度关系鉴别气体组分并确定其浓度的气体传感器装置。
红外传感器的应用很广,在检测很多种的气体中都使用到它,而且它的可靠性很高,选择性很好,精度高,没有毒,受到环境的干扰较小,寿命比较长,对氧气不依赖等等的优点,其缺点就是价格昂贵。
        1.2  固态电化学传H2S、SO2传感器:该传感器采用电化学气体检测原理,测量可以化学分解的各种气体。传感器是由三个与电解液接触的电极,典型电极由大表面积贵金属及其它材料组成。电极、电解液和周围空气接触,气体通过多孔膜背面扩散入传感器的工作电极,在该电极上气体被氧化或还原,这种电化学反应引起流经外部线路的电流变化。该电流与气体浓度成线性比例,从而来监测气体浓度。
       电化学气体传感器具有体积小、 检测速度快、 准确、 便于携带、 可现场直接检测和连续,检测等独特优点, 其缺点是寿命短。

    2.SF6综合在线监测功能特点

      2.1实现早期故障预警
      综合监测变送器采集的数据上传到智能化分析软件,智能化分析软件根据一段时间监测的数据自动生成相应的参数曲线,根据该曲线的变化,提前预算出故障发生的时间,实现早早期故障预警。
     2.2系统响应迅速
监测系统采用I8运算处理器,软件采用边缘分布式运算方式,响应速度十分迅速。
     2.3独特的防误报警系统
     2.3.1采用误报警过滤软件,该软件带有故障数据库,报警数据必须与数据库中的故障类型匹配才会发出报警。
     2.3.2可疑报警点自动跟踪,进行多次监测。
     2.3.3 传感器自动校准
     2.3.4 报警信号深度滤波
     2.4零排放,零污染气路连接设计,安装拆卸方便快捷,可在不断电情况下安装及维护,可支持各种微水补气接口;
     2.5变送器本体采用高品质硬质铝材质,体积小,重量轻,补气接头采用铜质,可避免螺纹咬死;
     2.6变送器整体防水防尘设计,可适用于户外设备;
     2.7总线式通信连接方式且单点故障不影响总体通信;
     2.8高等级电磁兼容及安全性能;

     3.技术指标

量 程:    SO2:0 ~ 100μl/l
灵敏度 :  ≤10UL/L时,误差≤±0.5 UL/L;
≥10UL/L时,误差≤±5% ;
量 程:     H2S: 0 ~ 100μl/l
灵敏度 :   H2S:≤10UL/L时,误差≤±0.5 UL/L;
≥10UL/L时,误差≤±5% ;
其它指标:
通讯接口:RS-485 ModBus
通讯速率:9600 bps
电源电压:24VDC ±10%  <5W
工作环境:-55℃~+70 ℃   ≤95%RH

   4. SF6综合在线监测测量原理及配置原则

    4.1系统介绍

     SF6气体综合监测变送器,温度传感器、SO2、H2S传感器。电磁干扰是影响SF6综合监测系统稳定运行的最大因素,因此我们对SF6综合变送器采取了多个措施防干扰;
   4.1屏蔽,电缆采用屏蔽电缆,变送器采用金属全封闭设计。
   4.2接地,电缆接地,设备外壳接地。
   4.3滤波,硬件上采用滤波器进行滤波,软件算法进行深度滤波。
   4.4采用进口传感器和军工级芯片。传感器经变送器内部电路的修正、补偿,其输出线性度好,精度高;变送器外部结构也更适于高频电场环境下的测量,它与电路处理部分融为一体,以减少干扰耦合,提高电路长期工作的稳定性和可靠性。

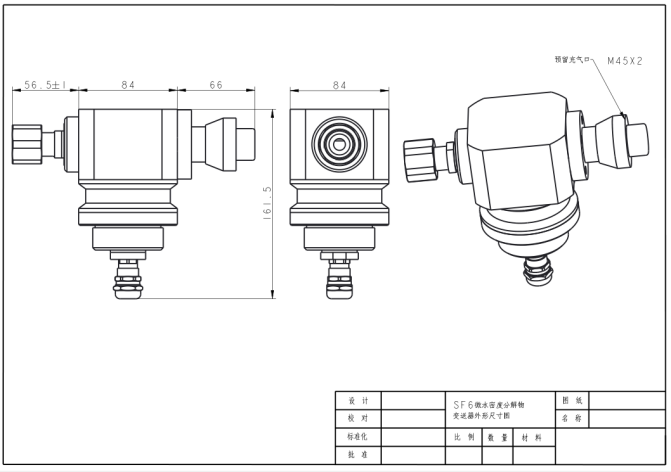

(变送器外形尺寸图)

       4.2系统配置原则

       变送器:其按照GIS/GIL需要监测的气室间隔数量而定,即每有一个独立气室间隔即安装一只综合监测变送器,重点监测位置为断路器间隔,母线。
