SF6气体泄漏报警系统 YAT/LA-6000plus
SF6气体泄漏报警系统 YAT/LA-6000plus



1、功能概述

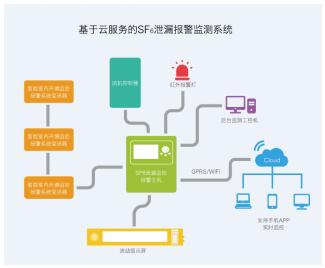

         SF6泄漏报警系统,是针对新型无人值班变电站室内SF6组合电器设备SF6绝缘气体泄漏的在线式监测报警系统。

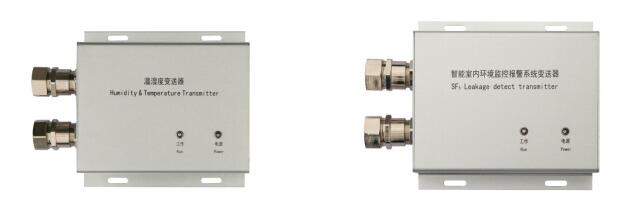

         本系统采用进口新型高灵敏度SF6/O2传感器和温度、湿度传感器。当室内SF6及O2的浓度发生微小变化时都能及时的反映出。传感器将监测的 SF6气体通过热裂解联合成化学的方式转换成电信号,经信号放大、抗干扰网络,由16位高精度A/D转换成数字信号送入单片计算机。单片机对信号进行分析处理,零点跟踪将结果通过485总线模块传送到主控制器,主控制器对数据处理、存储、显示、报警、风机控制,并将结果传送到远程计算机。

2、功能特点

★ SF6红外定量检测,精度高                                       ★支持远程遥测遥信功能
★ O2长寿命氧电池,寿命长                                         ★海量报警数据记录存储功能
★ SF6气体含量超标或缺氧报警功能                           ★超大彩屏液晶显示,操作友好
★ 发生报警时,自动开启风机和声光报警                   ★超宽工作电源,具有很强防浪涌和雷击功能
★ 自动、手动、定量开起风机                                       ★人体感应,自动启动风机或语音系统


3、技术指标

科目科目 性能指标
测量范围 SF6:0~1500ppm  报警门限:1000ppm(可设置)  精度:<±50ppm
O2:0~25%  报警门限18.0% 精度:<±0.5%
温度:-55~125℃ 精度:±0.5℃
湿度:0~100%RH 精度:±5%
通信方式 全隔离型RS485,Modbus RTU,同时,支持Modbus RTU输出给第三方平台
显示方式 10寸IPS液晶屏
事件存储 自动记录报警事件
风机控制 开关型:直接开关控制风机电源;脉冲型:与原有风机控制器联动控制;支持任选其一
风机运行 支持定时启动风机,报警启动风机,来人自动启动风机,手动启动风机
报警输出 支持开关量输出(常开型)
语音播报 支持来人自动智能语音播报功能,保障人身安全
主机尺寸 壁挂式:355*330*80(高*宽*深)  4U:4U*19英寸*270深
工作电源 主机:85~265VAC/110VDC/220VDC,变送器:24VDC
其它功能 支持短信报警等(可选功能)
扩展功能 支持智能语音LED显示功能,实时显示测量数据和语音播报

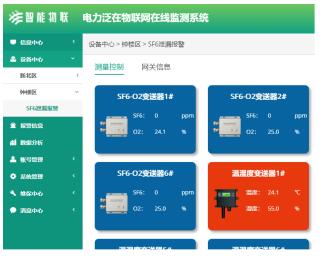

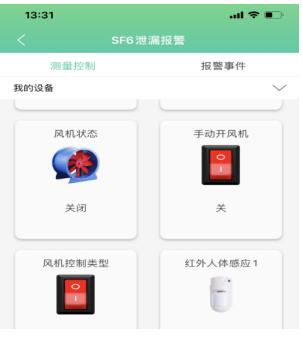

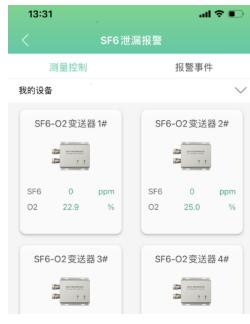

后台软件 采用B/S架构,Linux系统(默认)或windows系统,可选云平台,并同时支持APP功能
